TGG-F标准通用型直插头,带护套

发布时间:2021-09-23 12:37浏览次数:

TGG-标准通用型直插头,半圆环定位(G或A),电缆线夹和护套型的尾盖




主要特点
1、安全的分瓣式推拉自锁系统;
2、多芯类型2-19芯;
3、焊接和印刷线路板针芯(直式和弯脚式);
4、高密度安装,节省空间;
5、360度屏蔽提供全方位的EMC防护;
6、半圆金属环定位,避免误插;
7、插座为真空密封结构,适用于要求密闭的设备。

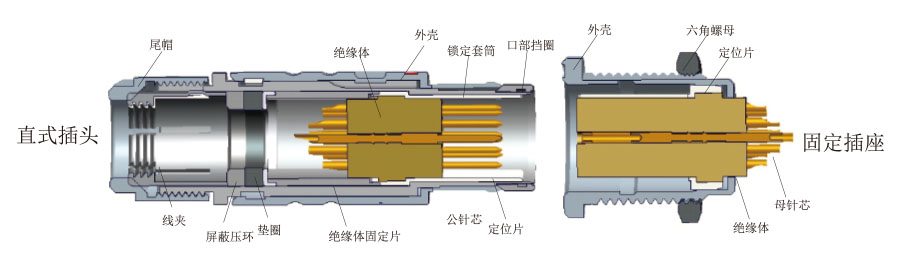

零件组成
1、外壳采用铜合金加工,表面镀铬或者镀镍,特殊要求可以采用不锈钢;
2、插针插孔采用铜合金加工,表面镀金;
3、绝缘体采用耐高温、具有良好绝缘性能的工程塑料注塑成型;
4、护套采用软性工程塑料注塑成型,能很好的保护电缆。
5、防水密封圈采用耐磨的橡胶成型。

技术参数概况
环境温度  -50℃~+250℃
工作电流 1.5~~35A(主要和接触件截面积相关)
工作电压 DC/200~~2.7KV,AC/150~~2KV(主要和接触件之间的距离相关)
测试电压 DC/600~~5KV,AC/1.5~~4.5KV(主要和接触件之间的距离相关)
接触电阻 2.5~~10mΩ
绝缘电阻  ≥5000M
机械寿命  ≥5000次(连接与分离)

产品主要应用于:
通讯、电子、检测与测量、机械设备、医疗器械及仪器仪表等行业;特别适用于需频繁连接分离、需屏蔽的仪器仪表及设备上的电连接。
主要特点
1、安全的分瓣式推拉自锁系统;
2、多芯类型2-19芯;
3、焊接和印刷线路板针芯(直式和弯脚式);
4、高密度安装,节省空间;
5、360度屏蔽提供全方位的EMC防护;
6、半圆金属环定位,避免误插;
7、插座为真空密封结构,适用于要求密闭的设备。

零件组成
1、外壳采用铜合金加工,表面镀铬或者镀镍,特殊要求可以采用不锈钢;
2、插针插孔采用铜合金加工,表面镀金;
3、绝缘体采用耐高温、具有良好绝缘性能的工程塑料注塑成型;
4、护套采用软性工程塑料注塑成型,能很好的保护电缆。
5、防水密封圈采用耐磨的橡胶成型。

技术参数概况
环境温度  -50℃~+250℃
工作电流 1.5~~35A(主要和接触件截面积相关)
工作电压 DC/200~~2.7KV,AC/150~~2KV(主要和接触件之间的距离相关)
测试电压 DC/600~~5KV,AC/1.5~~4.5KV(主要和接触件之间的距离相关)
接触电阻 2.5~~10mΩ
绝缘电阻  ≥5000M
机械寿命  ≥5000次(连接与分离)

产品主要应用于:
通讯、电子、检测与测量、机械设备、医疗器械及仪器仪表等行业;特别适用于需频繁连接分离、需屏蔽的仪器仪表及设备上的电连接。
