线束防水要求简介

线束防水是线束工作中一项必要的内容。线束防水一旦失效，很容易引起各个电器系统工作异常，影响整车舒适性，甚至也引发很大的安全风险。设计完成后应该进行防水实验，以便检查防水设计的可靠性。下面我就简单介绍一下汽车线束防水等级的定义与测试方法。



我们常见的表达方式即IPXX什么的，IP与后面的两位数字都是有一定的含义的。



IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICALCOMMISSION）所起草，将电器依其防尘防湿气之特性加以分级。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级(这里所指的外物含工具，人的手指等均不可接触到电器之内带电部分，以免触电)，第2个数字表示电器防湿气、防水浸入的密闭程度，数字越大表示其防护等级越高。



防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。



第一位数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级，最高级别是6；

第二位数字表明设备防水的程度。代表防止进水的等级，最高级别是8。

如电机的防护等级IP65。接触电气设备保护和外来物保护等级（第一个数字） 电气设备防水保护等级（第二个数字）



IP防尘等级（第一个X表示）

0 ：没有保护

1 ：防止大的固体侵入

2 ：防止中等大小的固体侵入

3 ：防止小固体进入侵入

4 ：防止物体大于 1mm 的固体进入

5 ：防止有害的粉尘堆积

6 ：完全防止粉尘进入

因为一般的线束对于防尘的要求还是很高的，我们就默认为6，这就是为什么我们常在供应商上面报告或者图纸上，都会以IP6X来表示线束的防水等级的。

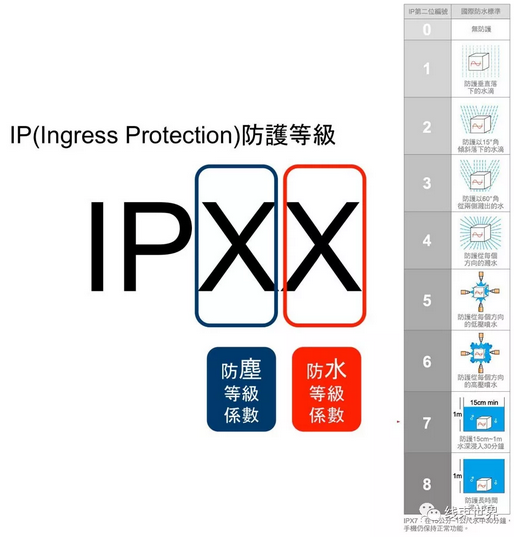

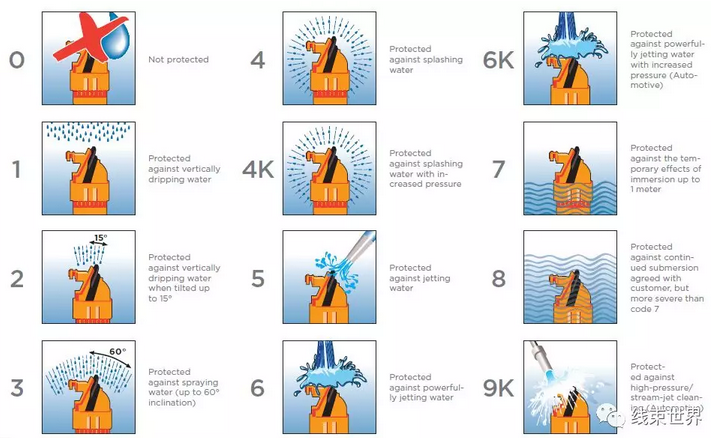

IP防水等级范围



防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8。

无防护 无特殊的防护

1 防止滴水侵入 防止垂直滴下之水滴

2 倾斜15度时仍防止滴水侵入 当电气设备倾斜15度时，仍可防止滴水

3 防止喷射的水侵入 防止雨水、或垂直入夹角小于50度方向所喷射之水

4 防止飞溅的水侵入 防止各方向飞溅而来的水侵入

5 防止大浪的水侵入 防止大浪或喷水孔急速喷出的水侵入

6 防止大浪的水侵入 电气设备侵入水中在一定时间或水压的条件下，仍可确保设备正常运作

7 防止侵水的水侵入 电气设备无期限的沉没水中在一定水压的条件下，仍可确保设备正常运作

8 防止沉没的影响




IP防护等级测试

⑴IPX 1

方法名称：垂直滴水试验

试验设备：滴水试验装置

试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm

试验条件：滴水量为 1.0±0.5mm/min

持续时间：10 min



⑵IPX 2

方法名称：倾斜 15°滴水试验

试验设备：滴水试验装置

试样放置：使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm。每试验完一个面后，换另一个面，共四次。

试验条件：滴水量为 3.0±0.5 mm/min

持续时间：4×2.5 min（共10 min）



⑶IPX 3

方法名称：淋水试验

试验方法：

a。摆管式淋水试验

试验设备：摆管式淋水溅水试验装置

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算，每孔为 0.07 L/min ，淋水时，摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共 120°。每次摆动（2×120°）约4s

试验时间：连续淋水 10 min



b。喷头式淋水试验

试验设备：手持式淋水溅水试验装置

试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间

试验条件：试验时应安装带平衡重物的挡板，水流量为 10 L/min

试验时间：按被检样品外壳表面积计算，每平方米为 1 min （不包括安装面积），最少 5 min



⑷IPX 4

方法名称：溅水试验

试验方法：

a．摆管式溅水试验

试验设备和试样放置：与上述 IPX 3 之 a 款均相同；

试验条件：除后述条件外，与上述 IPX 3 之 a 款均相同；喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°，共约 360°。每次摆动（2×360°）约12s

试验时间：与上述 IPX 3 之 a 款均相同（即10 min）。



b．喷头式溅水试验

试验设备和试样放置：与上述 IPX 3 之 b 款均相同；

试验条件：拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同；

试验时间：与上述 IPX 3 之 b 款均相同，即按被检样品外壳表面积计算，每平方米为 1 min （不包括安装面积）最少 5min



⑸IPX 5

方法名称：喷水试验

试验设备：喷嘴的喷水口内径为 6.3mm

试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 12.5 L/min （750 L/h)

试验时间：按被检样品外壳表面积计算，每平方米为 1 min （不包括安装面积）最少 3 min



⑹IPX 6

方法名称：强烈喷水试验；

试验设备：喷嘴的喷水口内径为 12.5 mm

试验条件：使试验样品至喷水口相距为 2.5m ～ 3m ，水流量为 100 L/min （6000 L/h)

试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）最少 3 min



⑺IPX 7

方法名称：短时浸水试验

试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m。试样顶部到水面距离至少为 0.15m

试验时间： 30 min



⑻IPX 8

方法名称：持续潜水试验；

试验设备，试验条件和试验时间：由供需（买卖）双方商定，其严酷程度应比 IPX 7 高。

注意：另外，许多户外用电子产品也在强调漂浮能力。
